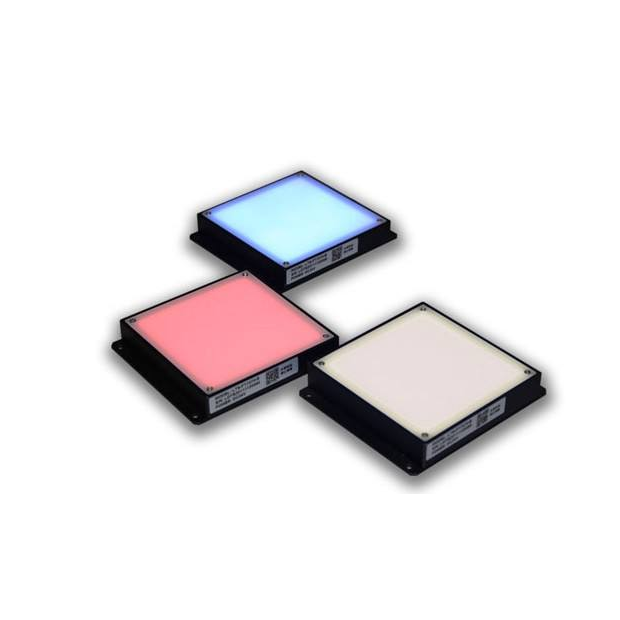

平行背光板PHTFL糸列

平行背光板PHTFL糸列

平行背光板是平面照明光源，LED均佈在光源底部或四周，經平行導光板後在表面形成均勻的照射光，用於外形輪廓檢測場合，可以讓光源的照射更平行直線。

/

詳細介紹

●外形輪廓測量 ●工件尺寸測量 ●透明物體表面刮痕，內部異物，破損等檢測
●檢測透視輪廓成像 ●光線柔和，亮度均勻 ●大面積的均勻發光板的照明

平行背光板PHTFL系列
型號	發光區mm 長/寬	厚度mm	外形尺寸mm 長/寬	輸入電壓	功率(W) 紅/綠/藍/白	JPG	PDF	3D
型號BTCS-PHTFL2727-R/G/B/W	發光區mm 長/寬27/27	厚度17.5	外形尺寸mm 長/寬37/37	輸入電壓24V	功率(W) 紅/綠/藍/白0.9/1.7/1.7/1.7	JPG：	PDF：	3D：
型號BTCS-PHTFL5050-R/G/B/W	發光區mm 長/寬50/50	厚度21.5	外形尺寸mm 長/寬78/64	輸入電壓24V	功率(W) 紅/綠/藍/白3/5/5/5	JPG：	PDF：	3D：
型號BTCS-PHTFL7070-R/G/B/W	發光區mm 長/寬70/70	厚度21.5	外形尺寸mm 長/寬98/84	輸入電壓24V	功率(W) 紅/綠/藍/白3.8/6.3/6.3/6.3	JPG：	PDF：	3D：
型號BTCS-PHTFL8080-R/G/B/W	發光區mm 長/寬80/80	厚度21.5	外形尺寸mm 長/寬110/94	輸入電壓24V	功率(W) 紅/綠/藍/白6.8/9.5/9.5/9.5	JPG：	PDF：	3D：
型號BTCS-PHTFL10050-R/G/B/W	發光區mm 長/寬100/50	厚度21.5	外形尺寸mm 長/寬140/70	輸入電壓24V	功率(W) 紅/綠/藍/白5.5/8.2/8.2/8.2	JPG：	PDF：	3D：
型號BTCS-PHTFL100100-R/G/B/W	發光區mm 長/寬100/100	厚度22	外形尺寸mm 長/寬135/115	輸入電壓24V	功率(W) 紅/綠/藍/白8.9/11/11/11	JPG：	PDF：	3D：
型號BTCS-PHTFL120120-R/G/B/W	發光區mm 長/寬120/120	厚度21	外形尺寸mm 長/寬155/135	輸入電壓24V	功率(W) 紅/綠/藍/白11/12/12/12	JPG：	PDF：	3D：
型號BTCS-PHTFL150100-R/G/B/W	發光區mm 長/寬150/100	厚度20	外形尺寸mm 長/寬180/114	輸入電壓24V	功率(W) 紅/綠/藍/白11/16/16/16	JPG：	PDF：	3D：
型號BTCS-PHTFL200150-R/G/B/W	發光區mm 長/寬200/150	厚度21.5	外形尺寸mm 長/寬214/184	輸入電壓24V	功率(W) 紅/綠/藍/白17/25/25/25	JPG：	PDF：	3D：
型號BTCS-PHTFL200200-R/G/B/W	發光區mm 長/寬200/100	厚度21.5	外形尺寸mm 長/寬234/214	輸入電壓24V	功率(W) 紅/綠/藍/白26/42/42/42	JPG：	PDF：	3D：
型號BTCS-PHTFL250250-R/G/B/W	發光區mm 長/寬250/250	厚度24	外形尺寸mm 長/寬285/265	輸入電壓24V	功率(W) 紅/綠/藍/白38/48/48/48	JPG：	PDF：	3D：
型號BTCS-PHTFL260200-R/G/B/W	發光區mm 長/寬260/200	厚度23.5	外形尺寸mm 長/寬275/215	輸入電壓24V	功率(W) 紅/綠/藍/白31/44/44/44	JPG：	PDF：	3D：
型號BTCS-PHTFL300300-R/G/B/W	發光區mm 長/寬300/300	厚度26.8	外形尺寸mm 長/寬333/313	輸入電壓24V	功率(W) 紅/綠/藍/白61/101/101/101	JPG：	PDF：	3D：
型號BTCS-PHTFL400400-R/G/B/W	發光區mm 長/寬400/400	厚度21	外形尺寸mm 長/寬414/414	輸入電壓24V	功率(W) 紅/綠/藍/白102/148/148/148	JPG：	PDF：	3D：
型號BTCS-PHTFL500400-R/G/B/W	發光區mm 長/寬500/400	厚度26.5	外形尺寸mm 長/寬516/440	輸入電壓24V	功率(W) 紅/綠/藍/白121/174/174/174	JPG：	PDF：	3D：
