標準光源

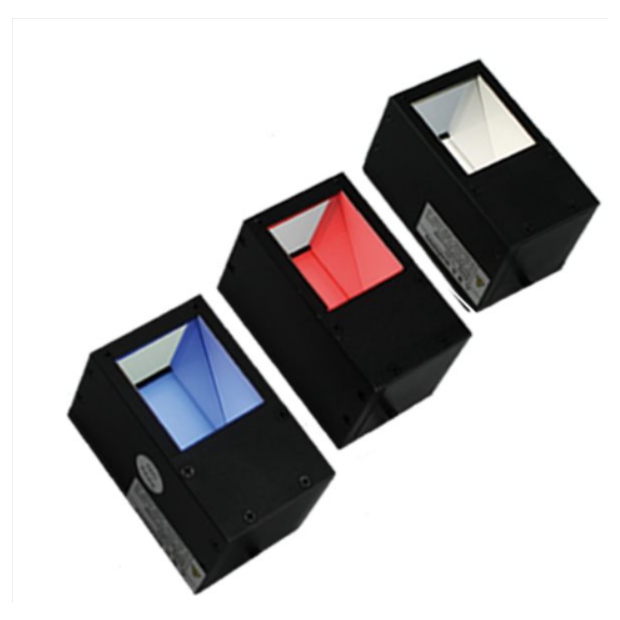

同軸光源CTOL系列

同軸光源CTOL系列

同軸光:具有非常均勻的光分佈,適合於經過鏡面加工的工件表面刮痕的檢測。
詳細介紹
●金屬,玻璃等有光澤的表面的缺陷及尺寸檢測    ●PCB電路板焊點,符號等的檢測       ●晶圓及晶片的破損檢測
●表成像清晰,發光亮度均勻                           ●特殊鍍膜的分光鏡,減少光損失     ●能有效凸顯物


同軸光源CTOL系列
型號 發光區mm
長/寬
厚度mm 外形尺寸mm
長/寬
輸入電壓 功率(W)
紅/綠/藍/白
JPG PDF 3D
型號BTCS-CTOL1414-R/G/B/W 發光區mm
長/寬
16/14.6
厚度23 外形尺寸mm
長/寬
45/21.6
輸入電壓24V 功率(W)
紅/綠/藍/白
0.9/0.9/0.9/0.9
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL1818-R/G/B/W 發光區mm
長/寬
19/19
厚度27 外形尺寸mm
長/寬
53.7/30
輸入電壓24V 功率(W)
紅/綠/藍/白
0.9/1.8/1.8/1.8
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL2525-R/G/B/W 發光區mm
長/寬
26/25
厚度31 外形尺寸mm
長/寬
59.5/32
輸入電壓24V 功率(W)
紅/綠/藍/白
1.8/2.3/2.3/2.3
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL3030-R/G/B/W 發光區mm
長/寬
30/30
厚度36 外形尺寸mm
長/寬
56/38
輸入電壓24V 功率(W)
紅/綠/藍/白
2.7/4.5/4.5/4.5
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL4040-R/G/B/W 發光區mm
長/寬
39/38
厚度47 外形尺寸mm
長/寬
70/46
輸入電壓24V 功率(W)
紅/綠/藍/白
2.7/5.4/5.4/5.4
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL5540-R/G/B/W 發光區mm
長/寬
55/40
厚度45 外形尺寸mm
長/寬
73/63
輸入電壓24V 功率(W)
紅/綠/藍/白
3.6/4.5/4.5/4.5
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL6060-R/G/B/W 發光區mm
長/寬
61/60
厚度70 外形尺寸mm
長/寬
90/70
輸入電壓24V 功率(W)
紅/綠/藍/白
7.2/7.2/7.2/7.2
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL7040-R/G/B/W 發光區mm
長/寬
70/40
厚度47 外形尺寸mm
長/寬
78/70
輸入電壓24V 功率(W)
紅/綠/藍/白
5.4/9/9/9
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL80-R/G/B/W 發光區mm
長/寬
80/80
厚度85.5 外形尺寸mm
長/寬
114/91
輸入電壓24V 功率(W)
紅/綠/藍/白
9/14/14/14
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL100-R/G/B/W 發光區mm
長/寬
102/100
厚度105 外形尺寸mm
長/寬
134/111
輸入電壓24V 功率(W)
紅/綠/藍/白
17/22/22/22
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL120-R/G/B/W 發光區mm
長/寬
120/120
厚度134 外形尺寸mm
長/寬
174/130
輸入電壓24V 功率(W)
紅/綠/藍/白
23/27/27/27
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL12065-R/G/B/W 發光區mm
長/寬
120/65
厚度70 外形尺寸mm
長/寬
130/111
輸入電壓24V 功率(W)
紅/綠/藍/白
11/18/18/18
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL140-R/G/B/W 發光區mm
長/寬
140/140
厚度146 外形尺寸mm
長/寬
188/150
輸入電壓24V 功率(W)
紅/綠/藍/白
33/36/36/36
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL180130-R/G/B/W 發光區mm
長/寬
180/130
厚度140 外形尺寸mm
長/寬
190/180
輸入電壓24V 功率(W)
紅/綠/藍/白
40/44/44/44
JPG:JPG PDF:PDF 3D:3D
型號BTCS-CTOL220150-R/G/B/W 發光區mm
長/寬
220/150
厚度162 外形尺寸mm
長/寬
230/216
輸入電壓24V 功率(W)
紅/綠/藍/白
51/69/69/69
JPG:JPG PDF:PDF 3D:3D
